控制全過程：

上電周期掃描檢測：油泵油位、當前工作油泵序號、當前管道內壓力、當前各個工作閥號給油量和間隔時間這些關聯值沒有報警和警告等，同時開啟空氣壓縮機。確認沒有報警后，油泵開始啟動向主管道供送油脂、加壓并過濾（油泵自身一級，主油管一級，電磁閥一級），自至管道內油壓上升到設定值時（一般為20MPa）油泵停止。同時系統檢測壓縮空氣，達到設定值時打開第一組第一臺噴射裝置的電磁閥，油脂經由電磁閥輸送至油脂分配閥，再經分配閥等量分配至各干油噴射閥，油脂在干油噴射閥內與壓縮空氣混合后被混合氣體帶到工件表面。油脂流過分配閥時，分配閥開始對油脂計量，并以脈沖信號即時反饋至PLC，當油脂量達到設定量時電磁閥關閉。等待一秒鐘后打開第一組第二臺噴射閥裝置的電磁閥，依次計量、檢測。自至第一組最后一臺噴射閥裝置的電磁閥計量、檢測完畢。

第一組工作完畢后進入第二組，第二組為注脂潤滑，不需要輔助壓縮空氣。

第一組最后一臺噴射閥的電磁閥關閉，等待一秒鐘后打開第二組第一只電磁閥，油脂經由電磁閥輸送至油脂分配閥，再經分配閥等量分配至各潤滑點部位。油脂流過分配閥時，分配閥開始對油脂計量，并以脈沖信號即時反饋至PLC，當油脂量達到設定量時電磁閥關閉。等待一秒鐘后打開第二組第二只電磁閥，依次計量、檢測。自至第二組最后一只電磁閥計量、檢測完畢，系統停止，進入間隔等待狀態。

系統按兩組進行設置和供油：第一組干油噴射潤滑和第二組干油注脂潤滑。干油噴射潤滑由油、氣為動力，相互輔助完成；注脂潤滑不需要壓縮空氣，油脂經由管道直接輸送至潤滑點部位。

每一組供油量和間隔時間可不同設置，按設定的時間長短依次給油（最短值優先供油，其它組按先后響應列隊等候）。如遇有電磁閥出現故障：堵塞或損壞，則跳至下一只電磁閥并且顯示該電磁閥的序號位置及檢測結果。

系統上電后始終操持接通空氣壓縮機，由空氣壓縮機自帶的保護電路自動啟閉。當系統在設定的時間內檢測不到氣壓時，停止并報警。

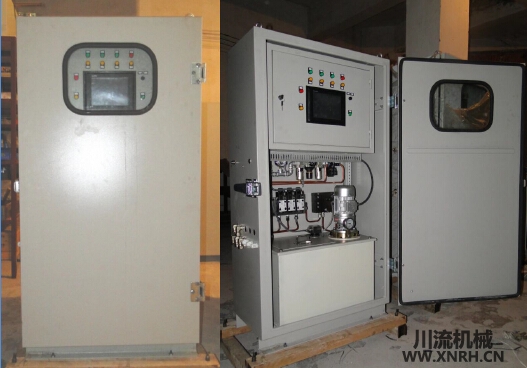

操作對話窗口采用觸摸屏（HMI），實現現場設備模擬顯示并實時操作，實時顯示現場設備運行值。

DYRB-II型智能油氣噴射潤滑系統有兩種工作模式：手動模式和自動模式。

自動模式：

自動模式下系統按事先設定好的參數運行，無需人工值守。

手動模式：

主控柜內置有觸摸屏（HMI），如要手動操作時，只需在觸摸屏上操作即可。

對應主要產品：

上位機：西門子TP177A、信捷TP760-T。

可編程器：S7-200 224XP、S7-1200 1224。

電動油脂泵：DRB-P×××B、YZP-800。

干油電磁閥：GYF-1A、GYCF-1B。

油脂流量計：TC-HR1。

信號解碼器：HX-1R、HX-1Y。

油脂分配閥：JQPA-×。

干油噴射閥：GP-1S。
