CLYF-i3000智能集中潤滑系統是新一代潤滑高新技術產品，該產品提升了目前市場上第一代智能潤滑系統數據通信、油脂計量?jī)纱箨P(guān)鍵技術。由原來的并行傳輸、RS485傳輸提升為光纖傳輸、以太網傳輸；油脂計量由原來的壓力加計時提升為容積式非圓齒輪流量計量。真正意義實現：定時、定量、定點潤滑，具有實時監控，智能通訊，故障自檢及聲、光、電報警等全方位功能。該系統集計算機技術、集散性控制技術、生產與管理理念的融合。
本系統取代了傳統單、雙線潤滑系統，將科學的供油理念融入智能潤滑的設計與制造，使?jié)櫥到y(tǒng)與主體控制設備實現了無縫對接，標志我國潤滑領域進入智能控制和網絡監控嶄新時代。產品自投放市場以來，系統的軟硬件技術和質量得到不斷優化和提高，產品的性能更加先進、穩定可靠。
配置環境：
原裝西門子工控機或研華品牌工控機，WINDOWS XP專業板操作系統，實時配置；
西門子WinCC組態軟件，授權管理員、歷史記錄、數據分析等，功能強大，性能穩定；
西門子文本顯示器TD400C或觸摸屏TP177A或更高；
西門子S7-200或S7-1200或S7-300系列可編程序控制器，功能強大，性能穩定；
高性能信號譯碼解碼器，以太網通信，響應快速；
40MPa大流量雙柱塞潤滑泵，能快速、穩定的供送油脂；
40MPa級干油電磁閥；
新一代油脂流量計，精準、可靠、快速，精度誤差3%；

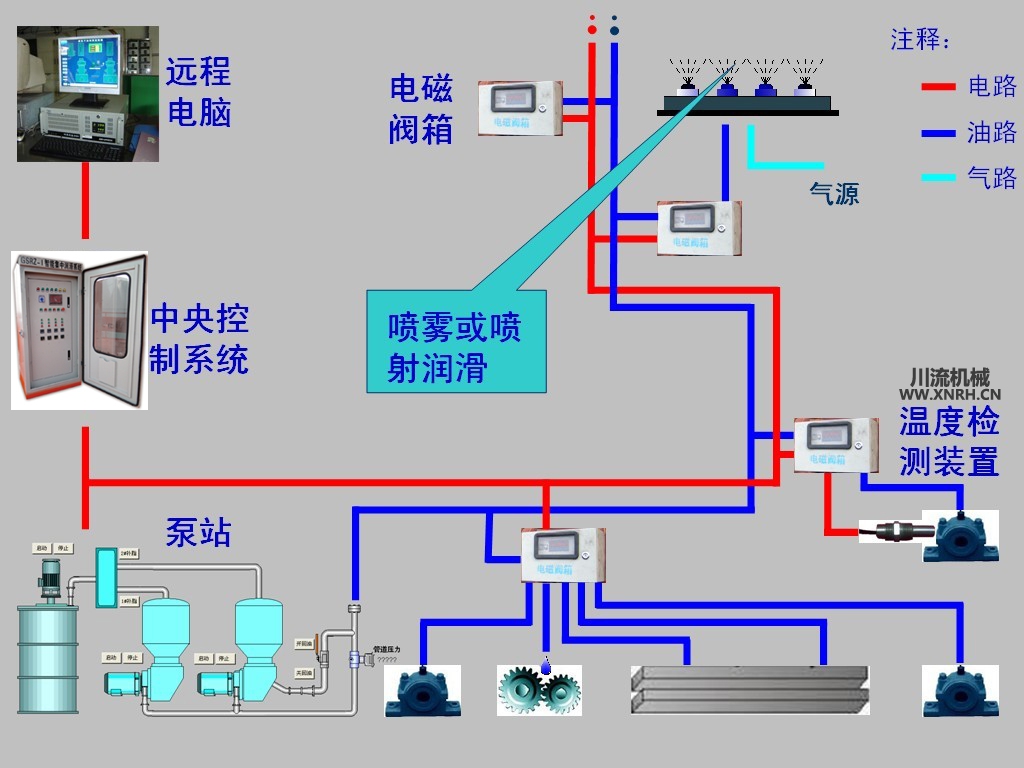

系統開始時，首先進入周期掃描檢測：雙油泵油位、當前工作油泵序號、當前管道內壓力、當前各個工作組閥號給油量和間隔時間、主體設備潤滑點的溫度值。這些關聯值沒有報警和警告后，油泵開始啟動向主管道供送油脂、加壓并過濾（油泵自身一級，主油管一級，到電磁閥一級）。自至管道內油壓上升到設定值時（一般為20MPa）打開第一組的第一只電磁閥，安裝在電磁閥出口處的油脂流量計測量流出的油脂量，并將流量值即時反饋至中央控制柜，當流量值≥用戶設定值時電磁閥關閉。等待一秒鐘后打開第一組的第二只電磁閥，依次計量、檢測。第一組完畢后進入第二組，以同樣的計量、檢測方式，自至最后一只電磁閥計量、檢測完畢，系統停止，進入間隔等待狀態。
每一組供油量和間隔時間可不同設置，按設定的時間長短依次給油（最短值優先供油，其它組按先后響應列隊等候）。如遇有電磁閥出現故障：堵塞或損壞，則跳至下一只電磁閥并且顯示該電磁閥的序號位置及檢測結果。
CLYF-i3000智能集中潤滑系統有兩種操作模式，現場操作和遠程操作。
遠程操作：
遠程操作由工控PC（上位機）完成，采用西門子WinCC工控操作系統，實現現場設備全景模擬顯示并實時操作，實時顯示現場設備運行值。遠程控制分手動和自動兩種模式，手動模式下可以單獨操作現場設備，如：油泵更換，油泵補脂，每只電磁閥的計量值、間隔時間等。自動模式下系統按事先設定好的參數運行，短時間內無需人工值守。
現場操作：
現場操作由中央控制柜完成，柜內置有西門子LCD文本顯示器或觸摸屏（HMI），與上位機數據供享。如要現場操作時，只需在文本顯示器或觸摸屏上操作即可。
上位機：西門子工控機或研華工控機（WINDOWS XP系統），西門子觸摸屏TP177A。
組態軟件：西門子WinCC，
可編程器：S7-200 224XP、S7-1200 1224、S7-300。
電動油脂泵：HA-III430G、DRB-P365B、DRB-P585B、YZP-800。
干油電磁閥：GYCF-1A、GYCF-1D。
油脂流量計：TC-HR1。
信號解碼器：HX-1R、HX-1Y。
